6063鋁合金擠壓產品時效試驗過時效問題

6061鋁合金T6熱處理后性能達不到國標要求怎么回事？

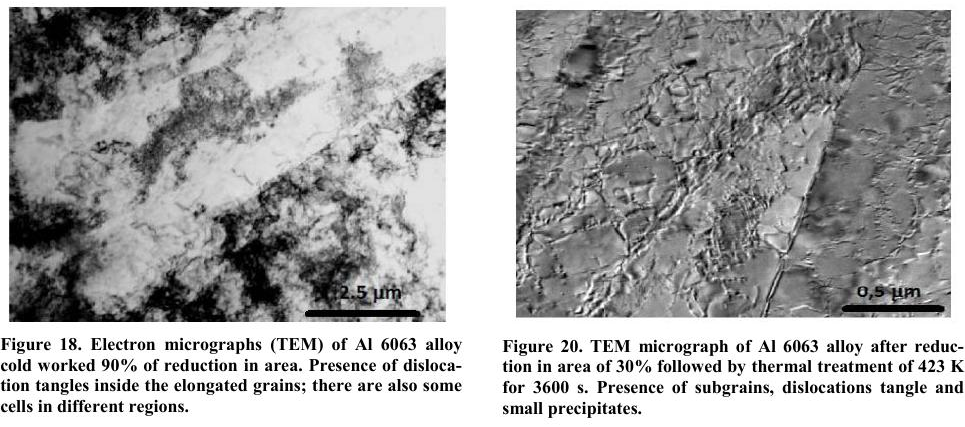

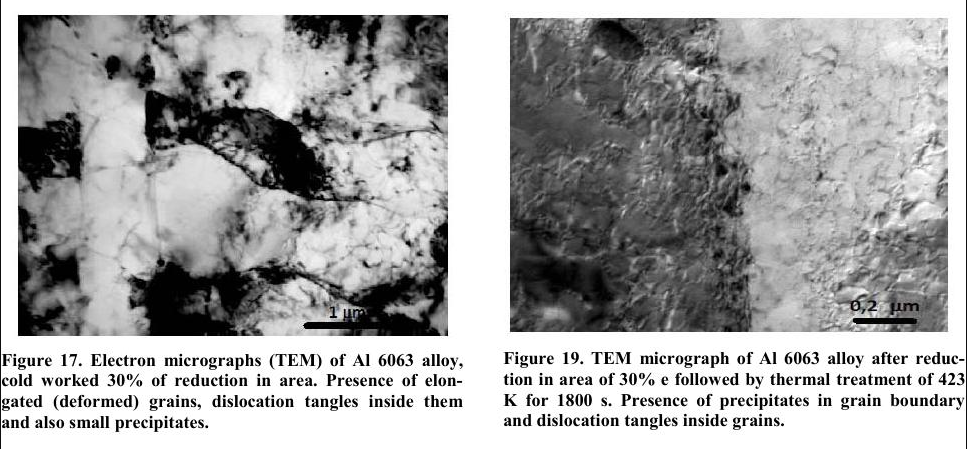

6063鋁合金是AL-Mg-Si系中具有中等強度的可熱處理強化合金，Mg和Si是主要合金元素，優(yōu)選化學成分的主要工作是確定Mg和Si的百分含量。

Q:

Zui近做一個6063材質的擠壓產品時效試驗，按先120℃1H，再180℃保溫，4個小時后硬度超出預期值了，現(xiàn)在想用過時效的方法把硬度降下來，該怎么做?(想直接對已經過硬的料進行處理)

A:

切一小塊，做條硬度曲線圖，想要多少硬度，根據(jù)曲線圖就確定保溫多長時間。

你這樣做等于是先預時效以后再人工時效，這樣處理得到試樣的硬度甚至比直接時效的還高，再這個溫度下繼續(xù)時效的也可以達到過時效，不過貌似時間會很長，一天？也許吧 。據(jù)我經驗，6061合金180度時效8小時仍然是峰時效。如果對硬度和組織沒有要求的話，何不提高保溫溫度，據(jù)我所致300以上時效的話很快就達到過時效了，但是可能會硬度很低，因為可能只有Mg2Si相了。

試試180℃保溫0.5h，1.0h1.5h2h吧

再次時效的時候把溫度調高點，190/200/210,很快就下來了。

相關問題:7075鋁合金金相的四個問題
