取向硅鋼表面的涂層如何徹底去除又不增加殘余應力?

前篇回顧:鑄造與鑄錠有什么區(qū)別？

取向硅鋼是采用冷軋和熱處理技術得到具有(110)<001>織構(戈斯織構)的鐵硅合金。也稱冷軋變壓器鋼，是一種應用于變壓器(鐵芯) 制造行業(yè)的重要硅鐵合金。它的生產工藝復雜，制造技術嚴格，主要分為普通取向硅鋼(CGO) 和高磁感應取向硅鋼( HiB) 。取向硅鋼是1930年美國的高斯( N. P. Goss) 首次發(fā)現(xiàn)的。

應用Zui多的取向硅鋼，多以帶卷形式供貨，其表面涂以絕緣層，借以在基體鋼帶中產生拉應力，從而進一步降低鐵損值。冷軋帶材表面平整，有好的沖片性能和高的鐵芯填充系數(shù)。

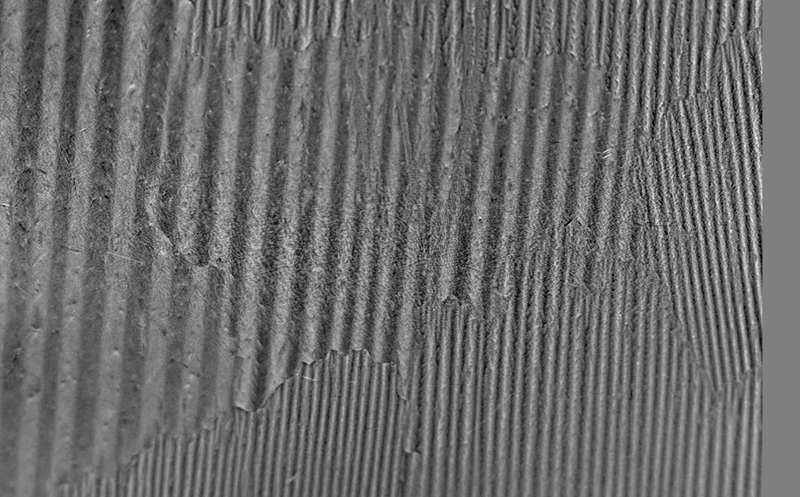

金相顯微鏡拍攝的取向硅鋼金相組織

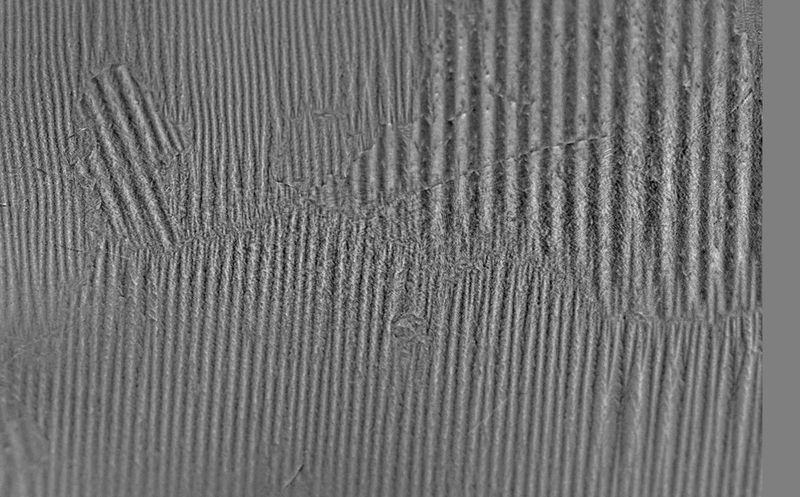

取向硅鋼金相組織圖片

金屬材料涂層分析顯微鏡推薦:三目金相顯微鏡

Q:

我現(xiàn)在想用x射線應力測試儀測硅鋼邊緣的殘余應力，但是表面有涂層的話測的就很不準，所以要去掉涂層，但又不能增加殘余應力，所以機械打磨的方法就行不通了，因此用化學腐蝕的方法去掉涂層比較好。令我頭疼的是我不知道這涂層是什么成分，查文獻貌似有MgO還有其他的，我用濃鹽酸和稀鹽酸都腐蝕不掉，有人知道取向硅鋼表面涂層成分和腐蝕方法嗎？

A:

硅鋼涂層有很多種，有機的，半有機的等等，你先看一下什么涂層

取向硅鋼一般有兩層涂層~Zui外面那層有有機的、半有機的等等~你提及的MgO那層是里面那層~已經經過熱處理與硅鋼本身有反應過渡區(qū)的吧？

取向硅鋼表面有硅酸鎂底層，外層是硅酸鹽與磷酸鹽復合涂層。要除掉，用HF酸。
