201奧氏體不銹鋼TEM衍射斑點圖如何標定?

類似內(nèi)容:TEM電子衍射花樣如何標定？

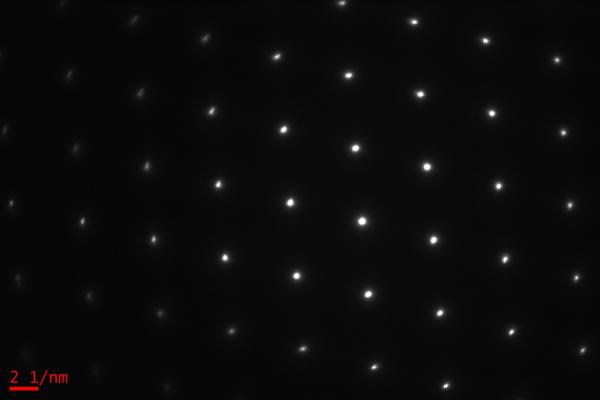

材料是201奧氏體不銹鋼,TEM實驗室的人幫我打的一套斑點，不知如何標定是好？

這是典型的奧氏體衍射斑點,011晶帶軸的,兩個距離中心斑點Zui近的是兩個111晶面的衍射,距離稍遠一些的是200衍射斑點.

我自己其實就是按你說的標定的，但是老師說是錯的，他說這套斑點跟一般的不同，它的中心斑點不明顯，而且從斑點位置上看偏離了反射球的中心線，造成斑點左邊暗右邊亮，分布不均勻!所以我現(xiàn)在還曉得怎么弄才好，是不是這樣標定正確與否？?

斑點位置偏離了反射球的中心線，斑點左邊暗右邊亮，分布不均勻!這是由于在拍攝衍射花樣之前沒有把晶帶軸調(diào)整到與投射束一致的方向，導(dǎo)致菊池極偏離投射束方向，使得衍射花樣亮度不對稱。

這樣子行不？

為什么兩邊不對稱，透射斑點不亮，存在偏移矢量，具體請看相關(guān)參考書；對于標定，應(yīng)該是Zui簡單的bcc的低指數(shù)帶軸。另，若把帶軸標上，更完整。

奧氏體相為fcc結(jié)構(gòu)。衍射花樣中的每一個斑點表示的是倒易矢量，應(yīng)符合矢量加和關(guān)系，其中之一是斑點晶面指數(shù)關(guān)于透射斑點000對稱，即在通過ooo斑點的直線兩側(cè)的對稱斑點晶面指數(shù)相同，符號相反。你所標定的兩個對稱200晶面指數(shù)是正確的，兩對111晶面指數(shù)加和也與200晶面對稱，但是沿通過000斑點直線的兩個111晶面指數(shù)并沒有符號相反，因此，正確的標定是：兩個200晶面指數(shù)不變，將-1-11和-11-1分別改為-1-1-1和-111，使之與另兩個111晶面符合矢量加和關(guān)系。
同意7樓的建議，要把晶帶軸標注在右下角。

偏移矢量應(yīng)該只是影響衍射斑點的亮度 （intensity）吧，對標定的結(jié)果沒有什么影響

前篇回顧:Q235碳鋼的金相組織形貌分析
