星載高分辨力大視場高光譜成像儀光學設計

原文鏈接： 星載高分辨力大視場高光譜成像儀光學設計 http://www.swxwj.com/news/2053/

摘要：根據高分辨力、大視場的要求，考慮到市售探測器的限制，提出了視場分離分光的方法，分析了視場分離分 光的原理。利用此方法設計了一個星載高分辨力、大視場高光譜成像儀光學系統，該系統由 11.42°遠心離軸三反消像散望遠系統和 2 個 offner 凸面光柵光譜成像系統組成，運用光學設計軟件 code v 對高光譜成像儀光學系統進行了光線追跡和優化，并對設計結果進行了分析，分析結果表明，光學系統在各個譜段的光學傳遞函數均達到 0.7 以上，完全滿足設計指標要求。

0 引 言

高光譜成像儀是 20 世紀 80 年代開始在多光譜遙感成像技術的基礎上發展起來的新一代空間光學遙感儀器，它是遙感技術的進步和發展，能夠以高光譜分辨力獲取景物和目標的超多譜段圖像， 在陸地、大氣、和海洋觀測中得到了廣泛的應用[1-3]。高光譜成像儀的工作波段寬、分辨力高，一般覆蓋 0.4～1.0 μm，地面像元分辨力從幾米至幾十米，光譜分辨力從幾納米至幾十納米。目前國際上具有代表性的高光譜成像儀有美國 trw 公司研制的 hyperion[4]，視場 0.624°，刈幅寬度 7.5 km;美國海軍 nemo 衛星的主載荷 cois[5]，視場 2.5°，刈幅寬度 30 km;英國 sira 公司研制的 chris[6]，視場角 0.553°，刈幅寬度 13 km。這些高光譜成像儀載荷分辨力高，在空間遙感中發揮了重要作用，但是缺點是視場角較小，刈幅寬度小。隨著空間遙感應用的不斷深入，對高光譜成像儀的要 求也越來越高，要求滿足高分辨力的條件下，還要求具有大視場角。因?yàn)橐晥?chǎng)越大則刈幅寬度越大，儀器的回訪周期就越小。因此星載高分辨力、大視場高光譜成像 儀成為空間遙感的迫切需求，而現有的小視場高光譜成像儀不能滿足要求。目前有幾種實現大視場的技術途徑，例如，采用多個鏡頭分割視場[7-8]、使用垂直 于飛行方向的偏轉反射鏡[9]、采微透鏡掃描器實現視場分割[10]等。采用多個鏡頭分割視場的方案不僅使儀器的體積和重量增大，而且對鏡頭的位置精度和 鏡頭間的相對位置精度都提出了很高的要求，給機械設計和材料設計增加了困難，需要解決多個通道觸發一致性、均勻性校正和通道平衡等問題。使用垂直于飛行方 向的偏轉反射鏡的方案的延伸反射型設計所需的工作量比多個鏡頭分割視場的方案還大[9]。采微透鏡掃描器分割視場的方案中微透鏡陣列的加工、制作比較困 難。

高光譜成儀光學系統由望遠系統和光譜成像系統組成。地物目標的一個條帶經望遠系統成像在光譜成像系統的入射狹縫上，光譜成像系統對入射狹縫進行 色散，然后按波長不同成像在探測器的不同位置上，與入射狹縫長度方向平行的一維為空間維，與狹縫寬度方向平行的一維為光譜維，再經隨衛星運行方向推掃得到 圖譜合一的圖像。在成像光譜儀的研制過程中，光學系統的選擇和設計直接影響著整個成像光譜儀的性能、結構的復雜程度、重量和體積等。

本文根據星載高分辨力、大視場高光譜成像儀的應用要求和技術指標，考慮到市售探測器的限制，提出了一種新的視場分離的方法，詳細分析了視場分離 分光的原理，運用該方法設計了星載高分辨力、大視場、高光譜成像儀光學系統，并利用光學設計軟件 code v 和 zemax 對設計結果進行了分析與評價。

1 應用要求及主要技術指標

星載高光譜成像儀要求在 0.4～1.0 μm 光譜范圍內對地物特征和性質進行高光譜成像探測，試驗驗證目標識別，并開展在農、林、水、土、礦等資源、環境民用領域的初步應用。衛星軌道高度 h=600 km，要求刈幅寬度 gw=120 km，地面像元分辨力 gsd=30 m，光譜分辨力 5 nm。由于受市售 ccd 產品的限制，可選擇的余地非常有限，在 0.4～1.0 μm 波段，可用的 ccd探測器像元尺寸為 p=18 μm，像元數為 2 048(空間維)×256(光譜維)。根據儀器軌道高度和刈幅寬度的要求，確定儀器的視場角為

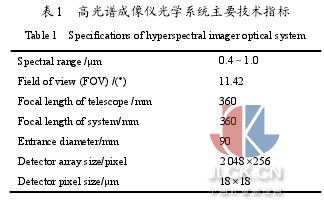

光譜成像系統的放大倍率取1:1，則望遠系統的焦距tf ′為 360 mm。綜合考慮成像質量和信噪比要求，取入瞳直徑為 90 mm，儀器的相對孔徑為 1:4。高光譜成像儀光學系統的主要技術指標總結如表1 所示。

2 望遠系統設計

2.1 視場分離分光原理

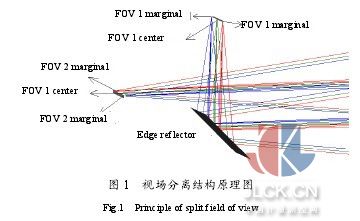

從技術指標可以看出，這是一個星載高分辨力、大視場高光譜成像儀光學系統。由于市售探測器的限制，在滿足地面像元分辨力的前提下，探測器在空間 維上不夠大。因此為同時滿足高分辨力和大視場的要求，本文提出了視場分離分光方法，原理如圖 1 所示，將全視場 11.42°分成 0～5.71°和-5.71～0°兩個視場，分別定義為視場 1(fov 1)和視場 2 (fov2)。視場 1 和視場 2 使用各自獨立的狹縫，在望遠系統的焦平面前放置一個刀口反射鏡，精確控制刀口反射鏡切入光束的位置，使其邊緣不擋住視場 2 的入射光束，又能完全反射視場 1 的光束，控制刀口反射鏡的方向可以轉動視場 1 光束的空間位置，減小儀器體積。因?yàn)楦吖庾V成像儀的視場為線視場，在空間維上全視場為 11.42°，對應入射狹縫的長度方向，在光譜維上的視場為0.002 86°，對應狹縫寬度方向。因?yàn)橐晥?chǎng) 1 和視場 2 的離軸量不同，二者在焦面附近就分開了一定的距離，所以在焦面附近放置刀口反射鏡，就不會有視場 1 的光進入視場 2，也不會有視場 2 的光進入視場1。視場分離的方法，兩個狹縫的位置精確匹配控制，視場 1 和視場2 不能同時對地面同一目標成像，但通過沿衛星飛行方向推掃和數據重組，能夠獲得 120 km 的刈幅寬度。

2.2 望遠系統光學設計

望遠系統覆蓋的波段寬，視場大，分辨力要求高，因此望遠系統采用離軸三反消像散[11-12]結構，tma 系統是近些年發展起來的新型光學系統，由三塊非球面反射鏡組成，具有無中心遮攔、分辨力高、體積小、平像場等優點。為了與光譜成像系統實現光瞳匹配，要求 望遠系統像方遠心。tma 系統根據離軸方式不同分為光闌離軸和視場離軸兩種類型。光闌離軸的 tma 系統，孔徑光闌在主鏡上，一般有中間像面，光學系統很不對稱，所以視場角不能做太大。視場離軸的三反系統，孔徑光闌放在次鏡上，使光學系統比較對稱，可以 設計成很大的視場角，成像質量好，并且容易實現像方遠心。因此根據高光譜成像儀的望遠系統的特點，選擇視場離軸的 tma 系統作為其結構型式。

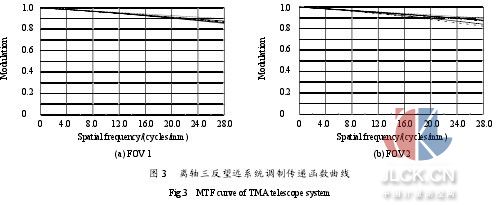

首先根據高斯光學理論計算同軸三反系統的初始結構參數，然后加入適當?shù)碾x軸量，避免中心遮攔，fov 1 離軸 8°，fov 2 離軸 10°，二者在像面上錯開約 12 mm 的距離，在焦面附件加了一個刀口反射鏡實現視場分離。利用 code v 軟件的多重結構(zoom)優化功能，在初始結構基礎上進行了優化設計，形成如圖 2 所示的離軸三反望遠系統，次鏡為孔徑光闌，無中間像，主鏡為六次非球面，次鏡和三鏡均為二次曲面，系統總長約為系統焦距的 1/2。圖 3 為望遠系統的調制傳遞函數，各視場在特征頻率 28 lp/mm 處大于0.8，成像質量接近衍射極限。

3 光譜成像系統設計

offner 光譜成像系統(如圖 4 所示)是在反射式 offner 中繼光學系統[13-14]的基礎上發展起來的新型光譜成像系統，2 塊球面反射鏡分別作為主鏡和三鏡，凸面光柵作為第二個面。在 offner 中繼光學系統的初始結構中，主鏡和三鏡具有相同的曲率半徑和曲率中心，孔徑光闌在次鏡上，因此系統的入瞳和出瞳均位于無限遠，系統可以看作關于光闌對稱的 系統，彗差和畸變因?qū)ΨQ(chēng)性消除。當把第二個面換成光柵后，盡管在一定程度上破壞了系統的對稱性，但可以適當調整主鏡和三鏡的旋轉角度來獲得良好的成像質 量。與傳統準直光束中使用光柵或棱鏡的方法相比，offner 光譜成像系統具有體積小、質量輕、譜線彎曲和色畸變小等優點。如圖 4 所示，紙面內為光譜維，垂直紙面方向?yàn)榭臻g維，圖4 給出了中心波長和兩個邊緣波長的位置。

因此，光譜成像系統采用 offner 凸面光柵結構，入射狹縫尺寸為 36 mm×18 μm，物方數值孔徑為 0.124。為了使狹縫像與探測器匹配，光譜成像系統的放大率取為 1:1，利用光學設計軟件 code v 和 zemax 進行了優化設計，圖 5 給出了 offner 光譜成像系統的設計結果。從圖 5可以看出，不同波長的調制傳遞函數(mtf)在奈奎斯特空間頻率 28 lp/mm(對應 18 μm 探測器像元)處均大于 0.75，成像質量?jī)?yōu)良?；冃∮?0.02%，可以忽略。

4 高光譜成像儀全系統設計

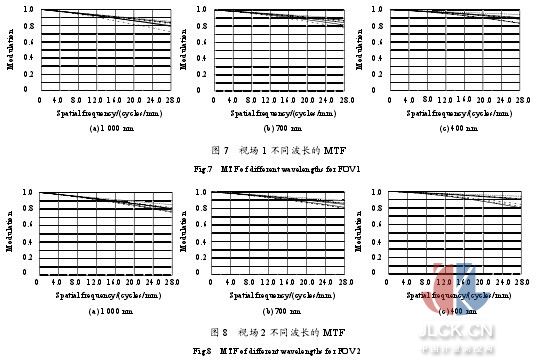

將離軸三反消像散望遠系統與 offner光譜成像系統組合，并適當調整，得到高分辨力、大視場高光譜成像儀全系統的光學結構如圖 6 所示，光譜維在紙面內，空間維在垂直紙面方向。圖 6 給出了視場 1 和視場 2 的中心波長和邊緣波長在焦平面上的位置。高光譜成像儀全系統視場1 不同波長的調制傳遞函數(mtf)如圖 7 所示。高光譜成像儀全系統視場 2 不同波長的調制傳遞函數(mtf)如圖8 所示。可以看出，各視場不同波長的調制傳遞函數(mtf)在奈奎斯特空間頻率 28lp/mm 處(對應 18 μm 探測器像元)均大于 0.7，遠高于 mtf≥0.5 的設計指標要求。

5 結 論

星載高分辨力、大視場高光譜成像儀已成為空間遙感的迫切需求，本文根據高分辨力、大視場高光譜成像儀的要求，考慮到市售探測器的限制，提出了一 種新的視場分離分光方法，這種視場分離方法具有結構簡單緊湊、易于實現的特點。詳細分析了視場分離分光的原理，并利用這種設計方法設計了全視場 11.42°，地面像元分辨力 30 m，光譜分辨力 5 nm，工作波段為 0.4～1.0 μm，光譜通道為 120 的星載高光譜成像儀光學系統，用光學設計軟件 code v 和 zemax 進行了優化設計，并對設計結果進行了分析。分析結果表明，不同波長的調制傳遞函數(mtf)均達到 0.7 以上，完全滿足成像質量要求，并且結構緊湊，適合空間遙感應用。
