Quorum Technologies發布新款電子顯微鏡涂層

電子顯微鏡技術依賴于樣品和顯微鏡之間的電子轉移。對于導電樣品，這很容易實現。然而，必須用導電涂層涂覆非導電或?qū)щ娦圆畹臉悠芬陨煽捎玫膱D像。

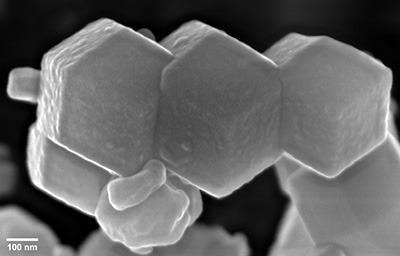

在不收取溢價的情況下生產高質量的電子顯微鏡涂層

圖片來源：Quorum Technologies Ltd

嘗試獲取高質量圖像時，高質量涂層至關重要。Quorum Technologies 開發了 Q Plus 系列，為研究人員提供動態和高性能涂層，以在沒有相關價格標簽的情況下與主要制造商競爭。電子顯微鏡的涂層技術

涂層在電子顯微鏡中的作用

掃描電子顯微鏡 (SEM) 和透射電子顯微鏡 (TEM)的功能類似于光學顯微鏡，但它們不是使用光探測材料，而是利用電子。因此，它們是世界上最強大的顯微鏡技術。

光學顯微鏡受衍射限制（最大分辨率約為 200 nm）。相比之下，電子顯微鏡可以產生波長明顯更小的電子束1 ，并超過光學顯微鏡的分辨能力幾個數量級。

然而，利用電子的力量而不是光的力量提出了一系列新的挑戰。兩種技術（SEM 和 TEM）都依賴于樣品和顯微鏡之間的電子轉移。因此，從幾乎沒有電導率的樣品中獲取可用的圖像信號可能很棘手（或幾乎不可能）。

對于 SEM 來說尤其如此，其中樣品被電子束淹沒：導電性差或不導電的樣品會在這些條件下迅速積累電荷，除了對樣品造成熱和輻射損傷外，還會導致圖像失真。

在特殊情況下，樣品可能會積累足夠的電荷來使主光束減速??，充當“電子鏡”并完全阻礙任何圖像采集。2

為了解決這個問題，在導電性差的樣品上涂上一層薄薄的碳或金屬。這種涂層使表面具有導電性，消除了電荷積累，并有助于顯微鏡獲得更好的信號。

涂層技術廣泛用于對生物或有機樣品進行成像，因為這些樣品通常不導電并且容易被電子束損壞。

雖然涂層在 SEM 中的主要作用是提高導電性并防止“充電”，但它還具有許多其他有用的效果：

在電子顯微鏡中處理涂層樣品時，涂層本身會直接成像。因此，涂層的質量意味著可以獲取的圖像質量存在限制。

在對極小的結構（例如摻雜納米晶體的靜電紡絲纖維）進行成像時，應用太厚的涂層會限制對有用信息的訪問。因此，至關重要的是，可以精確控制涂層厚度并根據評估的特征進行定制。3

在最壞的情況下，質量差的涂層設備會出現污染問題，可能會無法修復地?fù)p壞樣品。研究人員通常會選擇便宜的鍍膜機來降低成本，但最終會發現由于額外的顯微鏡時間和損壞的樣品，他們的成本會增加。

Quorum Technologies 的 Q Plus 系列不再需要支付額外費用來購買先進的尖端涂層。

Q Plus 系列是 Quorum 世界領先的鍍膜機系列的最新版本，在一個單獨的、易于使用的平臺上提供最先進的濺射和蒸發鍍膜。

Quorum 的渦輪分子泵浦鍍膜機適用于氧化性和非氧化性金屬，而該公司的低成本旋轉泵浦濺射鍍膜機則適用于貴金屬。

Q Plus 系列也適用于 SEM、FE-SEM 和 TEM 應用的濺射鍍膜和蒸發碳鍍膜。

這種新的涂層機系列旨在為研究人員提供精確控制涂層厚度的能力，無論其應用要求如何。

為獲得最佳性能，Q150V Plus 提供 10 -6 mbar 的極限真空，消除腔室中的氧氣、氮氣和水蒸氣，并消除整個濺射過程中的化學反應。

Q150V Plus 還有助于為超高分辨率應用（超過 200,000 倍放大倍率）生產更細粒度和更薄的涂層。低散射允許形成高密度的高純度無定形碳膜。

Q Plus 系列中的所有型號都配備了觸摸屏界面以及狀態 LED 和音頻通知，以實現直觀和流線型的控制。集成的 16 GB 內存意味著可以存儲 1000 多個食譜，USB 端口便于輕松升級和下載日志文件。

要了解有關 Q Plus 系列涂布機的更多信息，請立即查看手冊或聯系 Quorum。
