- 光機電一體化設計，外形結構簡單；
- 掃描探頭和樣品臺集成一體，抗干擾能力強；
- 精密激光及探針定位裝置，更換探針及調節光斑簡單方便；
- 采用樣品趨近探針方式，使針尖垂直于樣品掃描；
- 馬達自動脈沖控制驅動樣品垂直接近探針，實現掃描區域精確定位；
- 高精度大范圍的樣品移動裝置，可自由移動感興趣的樣品掃描區域；
- 高精度大范圍的壓電陶瓷掃描器，根據不同精度和掃描范圍要求選擇；
- 采用10X復消色差物鏡CCD光學定位系統，實時觀測與定位探針樣品掃描區域；
- 模塊化的電子控制系統設計，便于電路的持續改進與維護；
- 集成多種掃描工作模式控制電路，配合軟件系統使用。

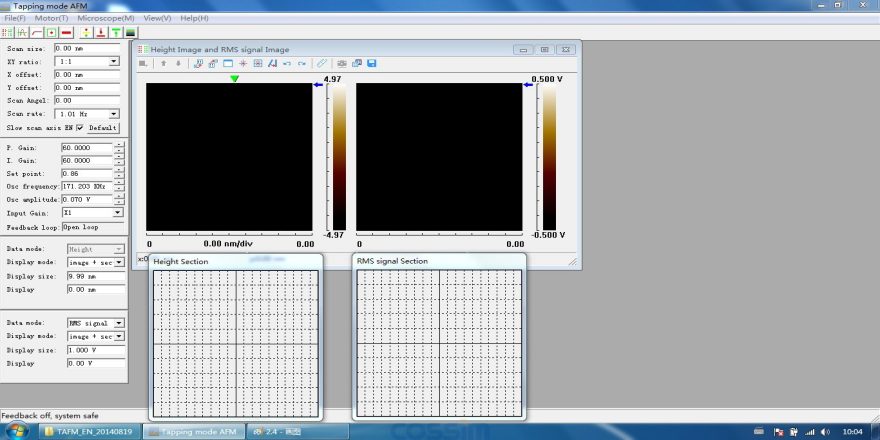

友好的軟件界面和操作功能
- 多通道圖像同步采集顯示，實時查看剖面圖；
- 多種曲線力-間距(F-Z)、頻率-RMS（f-RMS）、RMS-間隙（RMS-Z）測量功能；
- 可進行掃描區域偏移、剪切功能，任意選擇感興趣的樣品區域；
- 可任意選擇樣品起始掃描角度；
- 激光光斑檢測系統的實時調整功能；
- 針尖共振峰自動和手動搜索功能；
- 可任意定義掃描圖像的色板功能；
- 支持樣品傾斜線平均、偏置實時校正功能；
- 支持掃描器靈敏度校正和電子學控制器自動校正；
FSM-AFM操作軟件主要功能特點
- 可實時觀測樣品掃描時的表面形貌像、振幅像和相位像；
- 具備接觸、輕敲、相位、摩擦力、磁力或靜電力工作模式；
- 可自由選擇圖像采樣點為256×256或512×512；
- 多通道圖像同步采集顯示，實時查看剖面圖；
- 多種曲線力-間距(F-Z)、頻率-RMS（f-RMS）、RMS-間隙（RMS-Z）測量功能；
- 可進行掃描區域偏移、剪切功能，任意選擇感興趣的樣品區域；
- 可任意選擇樣品起始掃描角度；
- 激光光斑檢測系統的實時調整功能；
- 針尖共振峰自動和手動搜索功能；
- 可任意定義掃描圖像的色板功能；
- 支持樣品傾斜線平均、偏置實時校正功能；
- 支持掃描器靈敏度校正和電子學控制器自動校正；
- 支持樣品圖片離線分析與處理功能。
原子力顯微鏡廣泛的應用
原始鏈接: http://www.pelttech.com/spm_100_0.shtml
FM-6800技術規格
| 名 稱 | 參 數 |
|---|---|
| 工作模式 | 接觸、輕敲、相位、摩擦力、磁力或靜電力 |
| 樣品尺寸 | Φ≤90mm；H≤20mm |
| Zui大掃描范圍 | 橫向50um，縱向5um |
| 掃描分辨率 | 橫向0.2nm，縱向0.05nm |
| 掃描速率 | 0.6Hz~4.34Hz |
| 掃描控制 | XY采用18-bit D/A，Z采用16-bit D/A |
| 數據采樣 | 14-bit A/D、雙16-bit A/D多路同步采樣 |
| 掃描角度 | 任意 |
| 樣品移動范圍 | 0～20mm |
| 馬達趨近脈沖寬度 | 10±2ms |
| 光學放大倍數 | 10X |
| 光學分辨率 | 1um |
| 圖像采樣點 | 256×256，512×512 |
| 反饋方式 | DSP數字反饋 |
| 反饋采樣速率 | 64.0KHz |
| 計算機接口 | USB2.0 |
| 運行環境 | 運行于Windows98/2000/XP/7/8操作系統 |
| 儀器重量體積 | 40KG，700*480*450mm |
