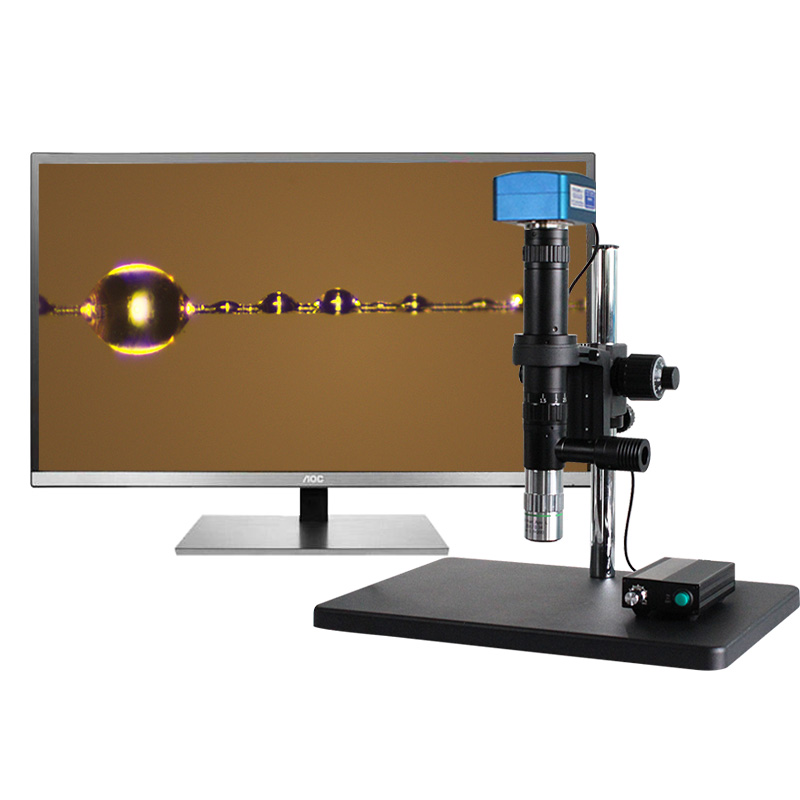

TZ650E高清同軸光金相顯微鏡

一、產品概述

TZ650E視頻連續變倍同軸光顯微鏡采用平行光路光學系統，使用點光源以確保光線的平行性，平行光路配合無限遠物鏡有助于獲得清晰的顯微圖像。搭配索尼芯片1200萬像素相機，USB3.0接電腦輸出可測量拍照錄像等圖片分析（可以根據需求選配HDMI、USB、WiFi、網口輸出的相機）。設備小巧便捷可以根據現場要求定制不同的觀測工作方式，適用于材料科學金屬和合金分析、聚合物研究；電子行業半導體制造、光學元件檢測；教育與研究。

二、性能特點

1、采用1200萬高清USB3.0輸出相機，配套專業圖像處理軟件，支持圖像拼接，景深拓展等功能。

2、可選配不同倍率的CCD接口和輔助物鏡（如APO物鏡）滿足不同倍率，視野和工作距離的需求。

三、參數

序號	名稱	技術參數
1	主體連續變倍物鏡	0.6X-5.0X
2	無限遠平場消色差物鏡	PLL5X/0.12 WD26.1 可選購(10X/0.25 WD5、20X/0.40 WD8.8)
3	總放大倍數	6X-250X （選購10X、20X物鏡，可達1000X）
4	調焦托架	粗微同調調焦旋鈕
5	CTV適配器接口	1X 可選（0.3X ,0.45X,0.5X,0.67X ,0.75X, 1.5X,2X,3X）
6	輔助物鏡倍率可選	0.3X,0.4X,0.5X ,0.6X,0.75X,1.5X,2X
7	光源	LED點光源3W，標配白光，可選配紅黃藍紫綠光源，標準口徑1mm,8mm/9mm/10mm可選
8	底板尺寸	380x260x20mm
9	傳感器型號與尺寸	SONY MX226,? 1/1.7“(7.40x5.55)
10	像素(μm)	1.85x1.85
11	G光靈敏度暗電流	280mv with 1/30s , 0.1mv with 1/30s
12	FPS/分辨率	25@4000x3000,50@2048x1080
13	采樣平均	1x1, 2x2
14	曝光時間	0.1ms~15s
15	光譜響應范圍	380-650nm (有紅外截止濾光片情況下)
16	白平衡	ROI 白平衡/手動Temp-Tint調整
17	色彩還原技術	Ultra-FineTM硬件ISP視頻處理引擎
18	捕獲與控制API	Native C/C++, C#/VB.Net, DirectShow, Twain和Labview
19	記錄方式	圖像和視頻
20	工作溫度（攝氏度）	-10~ 50
21	供電電源	相機通過USB接口供電
22	貯存濕度	10~60%RH

測量軟件功能簡介：

1、顯微圖像的實時顯示，單張采集、間隔采集、連續采集。顯微圖像顯示標尺、時間，適用于研究人員制作標準定標顯微圖像和發表論文。

2、自動白平衡、自動曝光功能，提高視頻的可操作性?？赏瓿砂ㄉ日{整、圖像變形，數學形態學處理，圖像增強，圖像匹配，紋理分析。

3、顯微圖像的幾何尺寸測量（具有動態測量、靜態測量兩種方式）：如長度、角度、面積、圓直徑、多邊形周長、平行線、矩形、同心圓、圓弧、任意多邊形等進行幾何測量，并可以圖文形式保存在excel表格中。測量單位可選：微米、毫米、厘米。計算測量精度：0.2um

4、圖像拚接，圖像拚接可以自動將序列圖像拚接成大幅面圖像. 拚接過程對圖像排列次序任何要求；支持視頻窗口, 圖像窗口,瀏覽窗口拚接操作.

5、景深擴展可以通過聚焦不同層的圖像，得到超越常規景深的超清晰圖像。ImageView支持在三種窗口的EDF景深擴展：即視頻窗口、圖像窗口以及瀏覽窗口.針對不同的圖像，軟件還提供了最大對比度、加權平均以及FFDSSD等三種不同的景深擴展算法. 另外不考慮了不同聚焦圖像之間存在的平移、旋轉以及比例變化圖像之間的自動景深擴展以確保EDF的精度與快速性

6、顯微圖像的多種保存格式，如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等，視頻 文件保存格式一般為wma，avi。同時可以多媒體、打印照片、EMAIL等多種方式輸出。

7、軟件可以直接導出測量等相關數據報告

?
