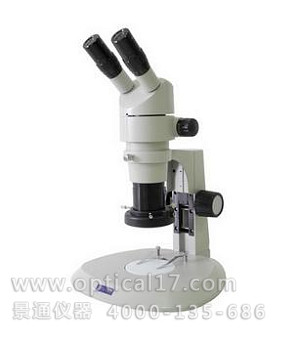

XTL-30平行光體視顯微鏡
- 品牌
- MicroDemo
- 產品編號
- 1387
- 產品型號
- XTL-30平行光體視顯微鏡
- 服務支持
- 由景通儀器負責發貨，并提供服務支持
景通顯微鏡報價網友情提示：
由于該產品已進行多次功能升級和更新迭代，我們不保證XTL-30平行光體視顯微鏡提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
產品用途
XTL-30體視顯微鏡采用平行光學系統，主體連續變倍范圍0.8X~5X，從低倍到高倍連續變倍全程清晰無閃動，大景深，長工作距離；配件齊全，可配各種底座和萬能支架；適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等，配測量軟件可以測量各種數據。
??產品特點：
-
先進的鍍膜技術，觀察時具有極好的亮度和襯度；
-
采用平行光路系統，配1×平場無畸變物鏡，成像清晰，立體感強。
-
1：6.3變倍范圍令成像質量更佳。
-
45度傾斜的觀察頭可作360度旋轉使操作更舒適。
-
手輪調焦工作范圍50mm(方立柱時為100mm)，瞳距調節52-76mm。
-
可供附加大物鏡0.37X、0.5X、0.7X、1.5X和2.0X
景通顯微鏡報價網友情提示：
由于該產品已進行多次功能升級和更新迭代，我們不保證XTL-30平行光體視顯微鏡提供的圖片和各項參數等信息均為最新，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢：!
產品規格
| 規格參數 | XTL-30 | |||
| 光學系統 | 平行光學系統 | ● | ||
| 光學部件 | 目鏡頭 | 雙目水平傾斜45°±6屈光度 | ● | |
| 三目水平傾斜45°±6屈光度 | ||||
| 雙目瞳距調節 ： 52--76mm | ● | |||
| 目鏡 | 倍數 | 視場 | ● | |
| 10× | Φ22 | |||
| 物鏡 | 連續變倍 | 工作距離 | ||
| 0.8~5×(可選0.8~8×) | 91mm | |||
| 1×平場無畸變物鏡 | ||||
| 放大倍數 | 8×~50×(可升級至225×) | |||
| 底座支架 | 手輪調焦 | 100mm | ||
| 鏡體安裝孔徑 | Φ76mm | |||
| 圓形載物臺 | 中心工作臺直徑：φ95mm | |||
| 光源 | 外置光源 | 220V | ||
| 可升級配件 | 目鏡 | 10×(帶刻度) | ○ | |
| 15×/20×/30× | ○ | |||
| 附加物鏡 | 0.5×/0.7×/1.5× | ○ | ||
| CCD適配鏡 | 1×/0.5×/0.3× | ○ | ||
| 底座支架 | 各種規格底座支架選擇 | ○ | ||
| 移動平臺 | X-Y移動平臺 | ○ | ||
| 光源 | LED環形燈 | ○ | ||
| 單/雙光纖冷光源 | ○ | |||
| 應用軟件 | 二維測量軟件 | ○ | ||
| 數碼成像系統 | CCD適配鏡 | ○ | ||
| PUDA 1400萬像素?cái)?shù)字?jǐn)z像器 | ||||
| 注解：●為標配、○為可升級配件 | ||||
主要光學參數
| 目鏡 | 物鏡 | 0.5X | 0.7X | 1X | 1.5X |
| 10X | 總倍率 | 4X~25X | 5.6X~35X | 8X~50X | 12X~75X |
| 視場數(mm) | Φ55~Φ8.8 | Φ39.3~Φ6.3 | Φ27.5~Φ4.4 | Φ18.33~Φ2.93 | |
| 15X | 總倍率 | 6X~37.5X | 8.4X~52.5X | 12X~75X | 18X~112.5X |
| 視場數(mm) | Φ42.5~Φ6.8 | Φ30.36~Φ4.86 | Φ21.25~Φ3.4 | Φ14.17~Φ2.27 | |
| 20X | 總倍率 | 8X~50X | 11.2X~70X | 16X~100X | 24X~150X |
| 視場數(mm) | Φ35~Φ5.6 | Φ25~Φ4 | Φ17.5~Φ2.8 | Φ11.67~Φ1.87 | |
| 30X | 總倍率 | 12X~75X | 16.8X~105X | 24X~150X | 36X~225X |
| 視場數(mm) | Φ22.5~Φ3.6 | Φ16.1~Φ2.57 | Φ11.25~Φ1.8 | Φ7.5~Φ1.2 | |
| 工作距離 | 186 | 135 | 91 | 40 | |
儀器成套性
| 儀器成套性 | ||||
| ⑴儀器主機1臺 | ⑷1X平場物鏡1個 | ⑺測微尺0片 | ⑽工件壓簧片1組 | ⒀備用燈泡1只 |
| ⑵目鏡筒1組 | ⑸目鏡2個 | ⑻眼罩2個 | ⑾濾色片1片 | ⒁ 儀器防塵罩1個 |
| ⑶物鏡頭1個 | ⑹分劃目鏡0個 | ⑼載物片2個 | ⑿國標電源線1根 | ⒂隨機文件檔案1套 |
數碼應用方案配置
| XTL-30C電腦攝像系統 | XTL-30D數碼相機攝像 | ||
| ⑴ | XTL-30三目連續變倍體視顯微鏡 | ⑴ | XTL-30三目連續變倍體視顯微鏡 |
| ⑵ | 高質量CCD適配鏡 | ⑵ | 專業數碼相機延遲鏡 |
| ⑶ | PUDA 1400萬USB型進口芯片顯微鏡攝像機(采用美國APTINA高性能芯片組/ USB2.0 高速通訊，高分辨率、完美的色彩還原處理/ Ultra-Fine專利色彩渲染技術) | ⑶ | 1000萬像素?cái)?shù)碼像機(推薦Nikon/Sony) |
| ⑷ | ToupView專業的圖像軟件 | ||
