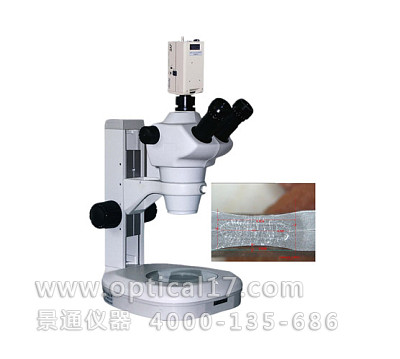

ZOOM-791焊接熔深專用長工作距離體視顯微鏡

一、儀器用途：

ZOOM-791C熔深立體顯微鏡在觀察物體時能產生正立的三維空間影像。立體感強，成像清晰和寬闊，又具有長工作距離，并具有超大的視場范圍和相應的放大倍數,是焊接熔深檢測的專用顯微鏡。

近幾年來,隨著冶金、機械、石化、電力以及原子能、航天等現代化技術的高速發展,對產品焊接的穩定性性能的要求也越來越高，而焊接的熔深是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。景通儀器生產的熔深立體顯微鏡采用國外的先進技術,特別適合汽車零部件制造領域?qū)附訃?yán)格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。

二、技術規格

顯微鏡部分:

1.目鏡:10X,視場φ22mm 2.物鏡連續變倍變倍范圍 0.8X-5X

3.目鏡視場范圍: φ57.2-φ13.3mm 4.工作距離:190mm
4.雙瞳距調節范圍 55-80mm
5.移動工作距離： 95mm
6.總放大倍數： 7—360X（以17寸顯示器，2X倍的大物鏡為例）
7.可以直接電視機或電腦上觀察實物圖像

測量部分:

此軟件系統功能強大:能測量所有圖片上的幾何尺寸（點.線.圓.弧以及各元素的相互關系），測量的數據可以自動地標注在圖片上,并能顯示比例尺，并能可以導入Excel 文檔進行統計、編輯。也可以將圖片和數據一起保存。所有的測量都能自動進行。

1.軟件測量精度:0.001mm

2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。

5.圖形預置：點、線、矩形、圓、橢圓、圓弧。

6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印

三、參考放大倍數

電腦型（ZOOM-791C）：7-360倍(以17寸顯示器，2X倍的大物鏡為例)
