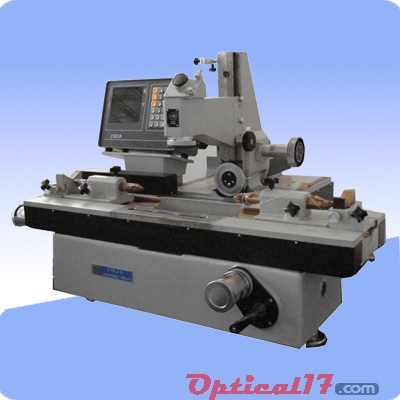

萬能工具顯微鏡（數顯型）
19JC 產品描述
萬能
工具顯微鏡（數顯型）19JC是計量?jī)x器的經典機型，19JC幾乎包容了所有幾何量檢測的一切手段，儀器功能全、精度高及操作簡便、經久耐用，是精密機械行業的常規裝備，也是各級技術監督、計量檢測部門的有效檢測依據，是科研、教學領域的得力助手。19JC采用光柵細分和數字化技術，具有讀數直觀和一致性好等特點，提高了工作效率，進一步擴大了使用范圍。儀器的數顯表有數據輸出接口，可擴展連接二維數據采集器及計算機測量操作系統，升級為
19JPC微機型萬能工具
顯微鏡
| 技術參數 |
一、測量范圍與分度值
| 1 |
X - Y坐標
|
測量范圍： |
X – Y向： 200 × 100 毫米 |
|
分度值： |
19JC、19JPC 數顯讀數：0.0005毫米 |
|
分度值： |
投影讀數：0.001毫米 |
| 2 |
瞄準顯微鏡
|
升降行程： |
120毫米 |
|
立臂傾斜范圍： |
左右各15度 分度值：10分 |
|
照明光闌調節范圍： |
Φ3～Φ32毫米 分度值：1毫米 |
| 3 |
測角目鏡
輪廓目鏡 |
角度測量范圍： |
360度 分度值：1分 |
|
角度測量范圍： |
±7度 分度值：10分 |
|
圓弧分劃板： |
曲率半徑： R0.1～100毫米 |
|
螺紋分劃板： |
普通螺紋螺距：T = 0.25 - 6毫米 |
|
螺紋分劃板： |
梯形螺紋螺距：T = 2 - 20毫米 |
| 4 |
光學分度臺
（選購件） |
測量范圍： |
360度 分度值：10秒（投影讀數） |
|
玻璃臺面直徑： |
Φ106毫米 |
| 5 |
光學分度頭 |
測量范圍： |
360度 分度值：1分 |
| 6 |
光學定位器
|
測頭直徑： |
Φ3±0.1毫米（實際直徑值的極限檢定誤差不大于0.5微米） |
|
測量力： |
8 - 14克 |
|
Zui大測量深度： |
15毫米 |
| 7 |
玻璃工作臺 |
玻璃臺面尺寸： |
215×130毫米 |
| 8 |
頂針架
|
Zui大夾持直徑： |
Φ100毫米 |
|
Zui大夾持長度： |
被測件直徑≤55毫米時：750毫米 |
|
Zui大夾持長度： |
被測件直徑＞55毫米時：600毫米 |
| 9 |
高頂針架 |
Zui大夾持直徑： |
Φ180毫米 |
|
Zui大夾持長度： |
600毫米 |
| 10 |
V形架 |
左V形架前后調節范圍： |
前后各5毫米 |
|
右V形架高低調節范圍： |
向上15毫米；向下 3毫米 |
| 11 |
Zui大承載量 |
|
40公斤 |
二、瞄準顯微鏡光學參數
|
物鏡放大倍數標志值 |
1× |
3× |
5× |
|
總放大倍數 |
用測角或輪廓目鏡 |
10× |
30× |
50× |
|
用雙像目鏡 |
15× |
42× |
65× |
|
物方視場
（毫米） |
用測角或輪廓目鏡 |
Φ 20 |
Φ 6.6 |
Φ 4 |
|
用雙像目鏡 |
Φ 13 |
Φ 4.7 |
Φ 3 |
|
工作距離
（毫米） |
用測角或輪廓目鏡 |
81 |
90 |
65 |
|
用雙像目鏡 |
47 |
85 |
63 | 三、儀器精度
溫度要求 （1）工作室的溫度應為20± 2 ºC
（2）工作室的溫度變化每小時不超過1ºC
（3）被測件和儀器的溫度差不超過0.5ºC
在滿足所規定溫度要求的條件下，儀器有如下保證：
① Ｘ－Ｙ坐標 用玻璃毫米分劃尺進行檢定時，儀器的Zui大不準確度：
19JC、19JPC：0級：（1+L/100）um式中L=測量長度 單位：毫米
②測角目鏡 測量角度的Zui大不準確度：不大于1分
③雙像目鏡 合像的不穩定性：不大于0.0005毫米
合像的不正確度：不大于0.001毫米
④光學分度頭 Zui大不準確度：不大于1分
⑤光學分度臺 Zui大不準確度：不大于30秒（選購件）
⑥光學定位器 測量的不穩定性：不大于0.001毫米
側量的不準確度：不大于0.0015毫米
四、儀器重量、外形尺寸
主機凈重： 約250公斤 外形尺寸： （X×Y×Z）980×1020×640。
| 產品成套性 |
| 序號 |
名稱 |
單位 |
數量 |
附注 |
| 1 |
儀器主機 |
|
|
|
| (1)主機 |
臺 |
1 |
|
| (2)主照明燈 |
件 |
1 |
|
| (3)濾色片 |
件 |
1 |
在儀器上 |
| (4)長臺棒 |
件 |
3 |
在儀器上 |
| (5)短臺棒 |
件 |
1 |
在儀器上 |
| (6)短臺棒接長桿 |
件 |
1 |
在儀器上 |
| (7)鏡箱護罩 |
件 |
1 |
在儀器上 |
| (8)臺棒孔蓋 |
件 |
4 |
|
| (9)裝箱孔蓋 |
件 |
2 |
|
| (10)裝箱螺孔塞 |
件 |
5 |
|
| 2 |
物鏡 1×，3×，5× |
件 |
各1 |
|
| 3 |
測角目鏡 |
套 |
1 |
|
| 4 |
輪廓目鏡(包括以下十二塊插片并燈一只) |
套 |
1 |
|
| (1)速測分劃板 |
件 |
1 |
|
| (2)R0.1～1.5分劃板 |
件 |
1 |
|
| (3)R1.5～4分劃板 |
件 |
1 |
|
| (4)R4～9分劃板 |
件 |
1 |
|
| (5)R9～21.5分劃板 |
件 |
1 |
|
| (6)R22～35分劃板 |
件 |
1 |
|
| (7)R35～100分劃板 |
件 |
1 |
|
| (8)Mt0.25～1.75分劃板 |
件 |
1 |
|
| (9)Mt2～4分劃板 |
件 |
1 |
|
| (10)Mt4.5～6分劃板 |
件 |
1 |
|
| (11)Tt2～8分劃板 |
件 |
1 |
|
| (12)Tt10～20分劃板 |
件 |
1 |
|
| 5 |
雙象目鏡 |
件 |
1 |
|
| 6 |
光學分度臺(包括燈及木箱) |
套 |
1 |
選購件 |
| 7 |
光學分度頭(包括頂針、撥桿、照明燈各1件） |
套 |
1 |
|
| 8 |
光學定位器（包括燈） |
套 |
1 |
|
| 9 |
測量刀設備(附測量刀木盒) |
|
|
|
| (1)0.3毫米正測刀 |
件 |
4 |
|
| (2)0.3毫米左測刀 |
件 |
3 |
|
| (3)0.9毫米左測刀 |
件 |
3 |
|
| (4)0.3毫米右測刀 |
件 |
3 |
|
| (5)0.9毫米右測刀 |
件 |
3 |
|
| (6)測刀刀架 |
付 |
3 |
|
| (7)半透反光鏡 |
件 |
1 |
|
| (8)彈性壓板 |
件 |
3 |
|
| 10 |
測高裝置(由定位表架、測高表架、量塊架組成） |
套 |
1 |
在儀器上 |
| 11 |
反射照明器 |
件 |
1 |
|
| 12 |
玻璃工作臺(包括壓板座及二個壓板) |
套 |
1 |
|
| 13 |
頂針架 |
對 |
1 |
在儀器上 |
| 14 |
高頂針架(包括測刀高刀架二付) |
對 |
1 |
|
| 15 |
V形架 |
對 |
1 |
在儀器上 |
| 16 |
定焦桿 |
件 |
1 |
|
| 17 |
燈絲定位器 |
件 |
1 |
|
| 18 |
變壓器(包括輸入、輸出電纜) |
套 |
1 |
|
| 19 |
調節棒 |
件 |
1 |
|
| 20 |
備用件 |
|
|
|
| (1)玻璃工作臺玻璃板 |
件 |
1 |
|
| (2)6伏0.1安燈泡 |
只 |
36 |
|
| (3)6伏2.1瓦燈泡 |
只 |
10 |
|
| (4)6伏5瓦燈泡 |
只 |
4 |
選購件 |
| (5)6伏30瓦燈泡 |
只 |
4 |
|
| (6)變壓器保險絲 |
件 |
2 |
|
| 21 |
文件 |
|
|
|
| (1)產品出廠合格證 |
份 |
1 |
|
| (2)使用說明書 |
冊 |
1 |
|
| 22 |
記錄板 |
塊 |
1 |
|
| 23 |
3mm內六角板手 |
只 |
1 |
選購件 |
| 24 |
數顯箱 |
|
|
|
| (1) X向讀數數字顯示器 |
只 |
1 |
|
| (2) Y向讀數數字顯示器 |
只 |
1 |
| | |
