寧波舜宇XS系列生物顯微鏡
醫院臨床檢驗和高等院校教學實驗的理想選擇
|
★ |
無限遠/有限遠光學校正設計 |
|
★ |
平場消色差光學系統，提供優質圖像 |
|
★ |
國際流行"C"形鏡基設計，保證了機體的穩定性和剛性 |
|
★ |
柯拉照明，為任一倍率提供明亮均勻的照明 |
|
★ |
搖出式聚光鏡，彌補了固定式聚光鏡的缺陷 |
XS系列生物顯微鏡規格表
| 光學系統 | 無限遠色差校正光學系統 有限遠色差校正光學系統 | |
| 觀察筒 | 無限遠/有限遠鉸鏈?zhǔn)诫p目， 30°傾斜， 360°旋轉 無限遠/有限遠鉸鏈?zhǔn)饺浚?30°傾斜， 360°旋轉，三目分光比20%/80% 有限遠推拉式雙目/三目，45°傾斜， 360°旋轉，三目分光比20%/80% 有限遠鉸鏈?zhǔn)诫p目數碼觀察筒，30°傾斜 | |
| 轉換器 | 內定位內傾式四孔轉換器 | |
| 物鏡 | 無限遠平場消色差物鏡：4X/N.A.0.10， 10X/N.A.0.25，20X/N.A.0.50，40XS/N.A.0.65，100XS/N.A.125 有限遠平場消色差物鏡：4X/N.A.0.10， 10X/N.A.0.25，20X/N.A.0.40，40XS/N.A.0.65，100XS/N.A.125 無限遠平場相襯物鏡： P10X/N.A.0.25，P20X/N.A.0.50，P40XS/N.A.0.65，P100XS/N.A.125 有限遠平場相襯物鏡： P10X/N.A.0.25，P20X/N.A.0.40，P40XS/N.A.0.65，P100XS/N.A.125 | |
| 調焦機構 | 粗微動同軸，帶粗調松緊調節裝置和隨機限位裝置。粗動行程22mm，微動精度：0.002mm | |
| 載物臺 | 尺寸132 mm X140mm，雙層同軸機械移動，移動范圍50 mm X76mm，精度0.1mm | |
| 聚光鏡 | 搖出式消色差聚光鏡N.A.1.2/0.24 N.A.1.25五孔盤型相襯聚光鏡 N.A.0.9干式暗場聚光鏡 N.A.1.25油浸式暗場聚光鏡 |
橫向裝入，中心可調，垂直升降 帶可變孔徑光欄和濾色片 |
| 照明系統 | 內置透射式柯拉照明，寬電壓90V-240V，鹵素?zé)?V20W，亮度連續可調 可選：反光鏡 | |
 |
 |
 |
| 鉸鏈?zhǔn)剑?0°傾斜，360°旋轉 瞳距調節（54-75mm），無需補償 雙邊視度調節（±5） |
內定位，內傾式四孔轉換器 物鏡的安裝和操作更為便利 高精度制造，保證系統齊焦 |
雙層機械移動式，低手位同軸調節手柄 表面特殊工藝處理，耐磨耐腐蝕 面積：132X140mm，行程：50X75mm，精度：0.1mm |
 |
低手位設計，操作舒適 帶有粗調松緊調節裝置、粗調Zui高限位裝置和隨機限位裝置 粗調行程：22mm 微調精度：0.002mm |
 |
方便香柏油使用 保護切片及物鏡 快速更換切片 |
 |
|
 |
選擇暗場聚光鏡，可實現暗場觀察 干式聚光鏡 N.A. 0.9 濕式聚光鏡 N.A. 1.25 |
搖出式聚光鏡| 視頻及照相系統 | |
 |

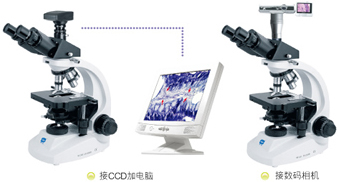

使用三目鏡筒 將CCD通過專用接口連接到投影機或計算機上，配以Snnny Photolib軟件，可以實現電化教學或圖象分析處理。 將數碼相機安裝在專用接口上，可以實現照相功能 |
| 目鏡 | ||||
| WF10X目鏡，標準視場數18mm 可安裝各種測微尺或指針 高眼點設計，使用者無需摘下眼鏡 |
 | |||
|
目 鏡 |
WF10X/18 | WF15X/14 | WF16X/13 | WF20X/10 |
|
視場數 |
18mm | 14 mm | 13mm | 10mm |
|
備 注 |
標準配置（可選購指針或測微尺） | 選 購 | 選 購 | 選 購 |
| 物鏡 | |||||
| 無限遠/有限遠色差校正物鏡，提供優質圖像 配有多種倍率的相襯物鏡供選擇，實現相襯觀察 所有物鏡都經過特殊工藝處理，延長使用壽命，保證圖像長期清晰 | |||||
|
類 別 |
倍 率 | 數值孔徑（N.A） | 工作距離 | 共軛距 |  |
|
無限遠 平場消色差物鏡 |
4X | 0.10 | 7.80 | ∞ | |
| 10X | 0.25 | 4.70 | ∞ | ||
| 20X | 0.50 | 1.75 | ∞ | ||
| 40X（彈簧） | 0.65 | 0.72 | ∞ | ||
| 100X（彈簧、油） | 1.25 | 0.15 | ∞ | ||
|
有限遠 平場消色差物鏡 |
4X | 0.10 | 17.91 | 195 | |
| 10X | 0.25 | 2.04 | 195 | ||
| 20X | 0.40 | 1.20 | 195 | ||
| 40X（彈簧） | 0.65 | 0.65 | 195 | ||
| 100X（彈簧、油） | 1.25 | 0.16 | 195 | ||
| 無限遠 平場相襯物鏡 |
P10X | 0.25 | 4.70 | ∞ |  |
| P20X | 0.50 | 1.75 | ∞ | ||
| P40X（彈簧） | 0.65 | 0.72 | ∞ | ||
| P100X（彈簧、油） | 1.25 | 0.15 | ∞ | ||
| 有限遠 平場相襯物鏡 |
P10X | 0.25 | 2.04 | 195 | |
| P20X | 0.40 | 1.20 | 195 | ||
| P40X（彈簧） | 0.65 | 0.65 | 195 | ||
| P10X（彈簧、油） | 1.25 | 0.16 | 195 | ||
 |
相襯附件由相襯物鏡、對中物鏡和相襯聚光鏡組成。使用相襯觀察法觀察未染色的切片十分有效，尤其是觀察活體。 五孔盤型相襯聚光鏡， N.A. 1.25 有10X、20X、40X、100X相襯孔和一個帶有可變光闌的明場聚光鏡 有10X、40X、100X相襯孔，一個暗場孔（10X、40X）和一個帶有可變光闌的明場聚光鏡 |
 |
柯拉照明系統，自適應寬電壓90V-240V ，6V/20W鹵素?zé)?br />亮度連續可調，為各種倍率物鏡提供了充分、均勻的照明 帶有視場光欄的集光鏡 獲得歐洲共同體"CE"安全認證 |
 |
選擇偏光附件可以實現偏光觀察 簡易偏光旋轉平臺、起偏鏡、檢偏器插片 |
XS系列生物顯微鏡配置表
| 配 置 | 整機型號 | 貨 號 | ||
| 部 件 | 規 格 | XS-A5 | DMXS | |
| 目鏡 |
高眼點廣角目鏡 WF 10X/18mm | ●● | ●● | EWF10X/18 |
| 高眼點廣角目鏡 WF 10X/18mm帶測微尺 | ○ | ○ | EWF 10X/18r | |
| 高眼點廣角目鏡 WF 15X/13mm | ○○ | ○○ | EWF 15X/13 | |
| 高眼點廣角目鏡 WF 16X/14mm | ○○ | ○○ | EWF 16X/14 | |
| 高眼點廣角目鏡 WF 20X/10mm | ○○ | ○○ | EWF 20X/10 | |
| 對中望遠鏡 | ○ | / | XS-PCaC20 | |
| 物鏡 | 有限遠平場消色差物鏡 4X、10X、20X（選配）、40XS、100XS | ○ | ● | OP4/OP10/OP20/OP40S/OP100S |
| 無限遠平場消色差物鏡 4X、10X、20X（選配）、40XS、100XS | ● | / | OIP4/OIP10/OIP20/OIP40/OIP100 | |
| 有限遠平場相襯物鏡 10X、20X、40XS、100XS（oil） | ○ | / | ||
| 無限遠平場相襯物鏡 10X、20X、40XS、100XS（oil） | ○ | / | XS-PPC10/20/40/100 | |
| 觀察筒 | 無限遠鉸鏈?zhǔn)诫p目，30°傾斜， 360°旋轉，屈光度調節 | ● | / | XS-BH30I |
| 無限遠鉸鏈?zhǔn)饺浚?0°傾斜， 360°旋轉，屈光度調節 | ○ | / | XS-TH30I | |
| 有限遠鉸鏈?zhǔn)诫p目，30°傾斜， 360°旋轉，屈光度調節 | ○ | / | XS-BH30R | |
| 有限遠鉸鏈?zhǔn)饺浚?0°傾斜， 360°旋轉，屈光度調節 | ○ | / | XS-TH30R | |
| 有限遠推拉式雙目，45°傾斜， 360°旋轉，屈光度調節 | ○ | / | XS-BH45L | |
| 有限遠推拉式三目，45°傾斜， 360°旋轉，屈光度調節 | ○ | / | XS-TH45L | |
| 有限遠鉸鏈?zhǔn)诫p目數碼觀察筒，30°傾斜，屈光度調節 | / | ● | XS-BH30V | |
| 調焦機構 | 粗微動同軸，帶有粗調松緊調節裝置和隨機限位裝置 |
● | ● | XSF |
| 粗調行程22mm，微調精度：0.002mm | ||||
| 轉換器 | 內定位四孔轉換器 | ● | ● | XS-NPI4 |
| 載物臺 | 132X140mm，雙層同軸機械移動，50X76mm，精度0.1mm |
● | ● | XS-SGM |
| 聚光鏡 | N.A.1.2/0.24搖出式消色差聚光鏡，帶可變孔徑光欄，垂直升降 | ● | ● | XS-SAC |
| N.A.1.25五孔盤型相襯聚光鏡 | ○ | / | ||
| 照明系統 (柯拉照明) |
自適應式寬電壓90-240V，鹵素?zé)?V20W， 亮度連續可調 預定中心；帶有視場光闌的集光鏡 反光鏡（選配） |
● | ● | |
| 鏡油 | 香柏油 | ● | ● | oil |
| 濾色片 | 藍色 黃色/綠色/中性（選配） | ● | ● | XS-FCB/FCY/FCG/FCF |
| 暗場附件 | N.A.0.9干式暗場聚光鏡 N.A.1.25油浸式暗場聚光鏡 | ○ | / | XS-DDC/WDC |
| 攝像附件 | 1/2或1/3C型接口，可調焦 | ○ | / | XS-CTV0.5/CTV0.35 |
| 攝影附件 | 3.2X攝影目鏡,攝影接筒（PK 卡口或MD卡口） | ○ | / | XS-PH |
| 數碼攝影附件 | C接口，專用中繼鏡 | ○ | / | XS-DM |
| 偏光附件 | 起偏鏡，檢偏器插片，旋轉載物臺 | ○ | / | XS-P/PWS/PRS |
"●"為標準配置，"○"為選購配件
 |
