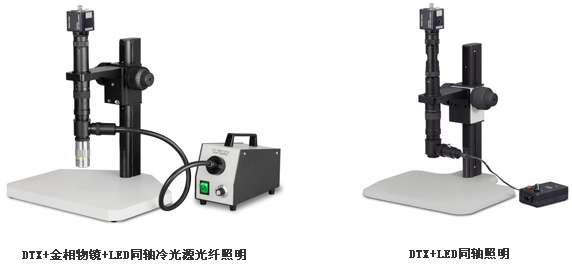

DTX系列單筒視頻顯微鏡
技術特點
◇ 平行光路：采用積木式機構，附件齊全，適用面廣泛，尤其適用于高精度檢測和量測行業
◇積木式結構：可以接受同軸落射照明，偏光裝置，內置分劃板，可變光闌和手動3D裝置等附件
◇無窮遠光學系統：可以連接“無窮遠”金相物鏡，從而獲得400×以上的光學放大倍數
◇體積緊湊，適用于客戶各種使用空間，廣泛應用于微電子，自動化監控和檢測行業
DTX系列視頻顯微鏡技術規格
變倍比1∶6.5
放大倍數7～45倍（變倍定位可選）
光學放大范圍0.21×～ 36×
物方工作距離10mm×～333mm
標準配套 1×物鏡和1×CCD目鏡
主機配合尺寸Φ39mm
主機長度200mm
工作距離96mm(1×物鏡)
多功能附件，滿足客戶的各種需求
◇ 可調光闌裝置（DT104102）—— 連接在目鏡與變倍體之間
精巧的鋼片式調節裝置，有效控制通光孔徑，從而達到加大景深的效果；
◇ 同軸光纖照明裝置（DT105101/ DT105102）—— 連接在變倍體的下端
保證光照的強度，同時安裝有偏光調節，能有效地抑制雜散光線的影響；
◇ 十字分劃裝置（DT106101）—— 連接在目鏡與C口之間
顯示器上十字分劃線和圖像清晰顯示為客戶提供定位、尋邊等實用工具；
◇ 手動3D裝置（DT101103）—— 與物鏡端連接
360度旋轉，使用戶觀察標本的角度從單一的正面觀察擴展到三維全方
位多角度的觀察，達到傳統鏡頭無法實現的效果；
◇ 二維測量平臺
用于25mm×25mm范圍的平面二維零件的測量與觀察，示值精度0.01mm。
攝像目鏡：大視場設計，可連接1/3＂和1/2＂靶面的攝像頭
|
目 鏡 |
0.38× |
0.5× |
0.75× |
1× |
1.5× |
2× |
|
DT102101 |
DT102102 |
DT102103 |
DT102104 |
DT102105 |
DT102106 | |
|
齊焦距離 |
67 |
90 |
135 |
180 |
270 |
360 |
|
設計長度 |
76 |
97 |
103 |
130 |
189 |
252 |
|
視 場 角 |
7.6° | |||||

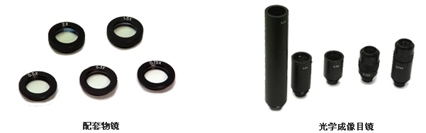

配套物鏡表
|
物 鏡 |
0.3× |
0.5× |
0.75× |
1× |
1.5× |
2× |
|
DT103101 |
DT103102 |
DT103103 |
DT103104 |
DT103015 |
DT103106 | |
|
齊焦距離 |
333 |
200 |
133 |
100 |
67 |
50 |
|
工作距離 |
331 |
198 |
131 |
96 |
63 |
46 |
|
視 場 角 |
19.5° | |||||
光學系統配置參數 "14"監視器，1/3"CCD攝像頭
|
目鏡 |
0.3× |
0.5× |
0.75× |
1.0× |
1.5× |
2.0× | ||||||
|
工作 |
331 |
198 |
131 |
96 |
63 |
46 | ||||||
|
物鏡 |
放大率 |
視場 |
放大率 |
視場 |
放大率 |
視場 |
放大率 |
視場 |
放大率 |
視場 |
放大率 |
視場 |
|
0.38× |
4.65×-31× |
77-12 |
6×-41× |
59-9 |
9×-61× |
39-6 |
12×-81× |
29-4 |
18×-121× |
19.6-3 |
24×-162× |
14.7-2 |
|
0.5× |
7.8×-51× |
46-7 |
10×-68× |
35-5 |
15×-101× |
23.5-4 |
20×-135× |
17.6-3 |
31×-203× |
11.8-2 |
41×-270× |
8.8-1.3 |
|
0.75× |
11.6×-77× |
31-4.7 |
15×-101× |
23.5-3.6 |
23×-152× |
15.7-2.4 |
30.6×-202× |
12-1.8 |
46×-304× |
7.8-1.2 |
61×-405× |
6-0.9 |
|
1.0× |
15.5×-102× |
23-3 |
20×-135× |
17.6-2.7 |
30.6×-202× |
12-1.8 |
41×-270× |
9-16 |
1×-405× |
6-0.98 |
1.6×-540× |
4-0.7 |
|
1.5× |
23×-154× |
15-2.3 |
31×-203× |
11.8-1.8 |
46×-304× |
7.8-1.2 |
61×-405× |
6-0.99 |
2×-607× |
4-0.61 |
22×-810× |
3-0.4 |
|
2.0× |
31×-205× |
11.6-1.7 |
41×-270× |
8.8-1.3 |
61×-405× |
6-0.9 |
81.6×-540× |
4-0.71 |
22×-810× |
3-0.41 |
63×-1080× |
2-0.3 |
3D觀察裝置

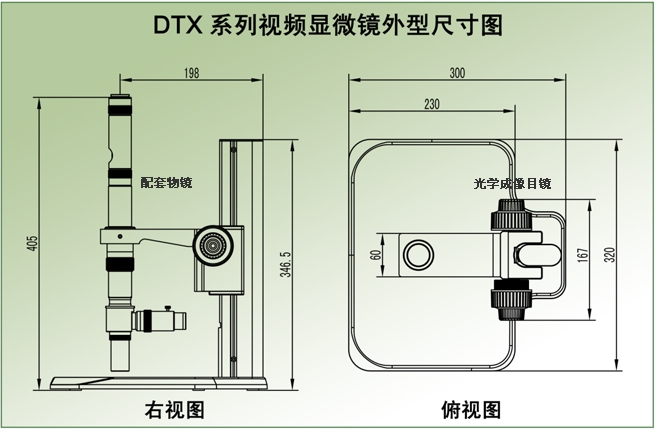

DTX系列視頻顯微鏡外形尺寸圖

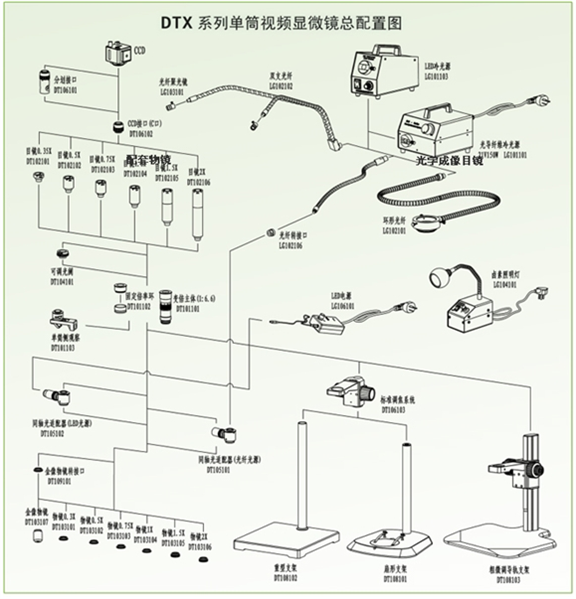

DTX系列視頻顯微鏡總配置圖
