MZS0655、
MZS0870系列連續變倍
體視顯微鏡具有較大的變倍比，從低倍到高倍連續變倍全程清晰無閃動，大景深，長工作距離。配套齊全，可配各種底座和萬能
支架；三目主機可接
CCD（CMOS）
攝像頭，數碼相機，膠卷相機；多種倍率
目鏡、分劃目鏡和大
物鏡可選；可配LED
環形燈、環形熒光燈、光纖等多種照明，滿足現代生物、醫藥、環境、農林、化工、公安、微電子、半導體等領域的檢驗、測量分析要求，廣泛用于學校、生物工程和科學研究、工業裝配、測試測量以及品質控制。
|
 |
MZS0655、MZS0870系列連續變倍體視顯微鏡
主要技術規格：
● MZS0655系列總放大倍率6X~55X（標準配置），可擴充Zui大總放大倍率330X
MZS0870系列總放大倍率8X~70X（標準配置），可擴充Zui大總放大倍率420X
● MZS0655系列0.6X~5.5X連續變倍鏡體，變倍比為9.2:1，工作距離108mm
MZS0870系列0.8X~7.0X連續變倍鏡體，變倍比為8.8:1，工作距離108mm
● 采用超廣角高眼點目鏡，SWH10X(Φ23mm)
● 三目頭/雙目頭目鏡筒水平傾斜35°，主機頭360°旋轉
● 雙目視度調節范圍±6屈光度
● 瞳距調節范圍52mm~76mm（左右聯動）
● 調焦范圍50mm（方立柱時為100mm），中心工作臺直徑Φ95mm
● 支架與主機配合尺寸為Φ76mm
● 立柱中心到支架中心尺寸為140mm
● 圓立柱尺寸大小為Φ25mm
● 光源：可配熒光燈透射照明(5W)，帶杯鹵素?zé)艨烧{(diào)光反射照明(6V、10W) | | | |
|
| 產品標準配置表： |
|
|
MZS0655 |
MZS0655T |
MZS0870 |
MZS0870T |
|
主機ZS0655 |
● |
|
|
|
|
主機ZS0655T |
|
● |
|
|
|
主機ZS0870 |
|
|
● |
|
|
主機ZS0870T |
|
|
|
● |
|
目鏡SWH10X |
●● |
●● |
●● |
●● |
|
眼罩 |
●● |
●● |
●● |
●● |
|
底座SD1 |
● |
● |
● |
● |
其它配置機型示例：
 |
 |
 |
| MZS0655T/MZS0870T+ML01 |
ZS0655/ZS0870+SD2J |
MZS0655T/MZS0870T
+C1.0-S+CCD |
MZS0655/MZS0870方立柱底座與標準底座不同，后面加字母“P”表示。例如：SD4要改為MZS0655/MZS0870用即SD4P。
主要光學參數：
|
目鏡 |
物鏡 |
主機 |
加0.37X大物鏡 |
加0.5X大物鏡 |
加0.7X大物鏡 |
加1.5X大物鏡 |
加2X大物鏡 |
|
0.6X
~5.5X |
0.8X
~7X |
0.22X
~2.04X |
0.3X
~2.59X |
0.3X
~2.75X |
0.4X
~3.5X |
0.42X
~3.85X |
0.56X
~4.9X |
0.9X
~8.25X |
1.2X
~10.5X |
1.2X
~11X |
1.6X
~14X |
|
10X |
總放大倍率 |
6X
~55X |
8X
~70X |
2.22X
~20.4X |
2.96X
~25.9X |
3X
~27.5X |
4X
~35X |
4.2X
~38.5X |
5.6X
~49X |
9X
~82.5X |
12X
~105X |
12X
~110X |
16X
~140X |
|
視場直徑 |
Φ38.3
~Φ4.2 |
Φ28.75
~Φ3.3 |
Φ99.1
~Φ10.8 |
Φ74.3
~Φ8.5 |
Φ76.7
~Φ8.4 |
Φ57.5
~Φ6.6 |
Φ54.8
~Φ6 |
Φ41.1
~Φ4.7 |
Φ25.6
~Φ2.8 |
Φ19.2
~Φ2.2 |
Φ19.2
~Φ2.1 |
Φ14.4
~Φ1.6 |
|
15X |
總放大倍率 |
9X
~82.5X |
12X
~105X |
3.33X
~30.5X |
4.44X
~38.9X |
4.5X
~41.25X |
6X
~52.5X |
6.3X
~57.75X |
8.4X
~73.5X |
13.5X
~123.75X |
18X
~157.5X |
18X
~165X |
24X
~210X |
|
視場直徑 |
Φ28.3
~Φ3.1 |
Φ21.25
~Φ2.4 |
Φ76.6
~Φ8.35 |
Φ57.4
~Φ6.6 |
Φ56.7
~Φ6.2 |
Φ42.5
~Φ4.9 |
Φ40.5
~Φ4.4 |
Φ30.4
~Φ3.5 |
Φ18.9
~Φ2.1 |
Φ14.2
~Φ1.6 |
Φ14.2
~Φ1.5 |
Φ10.6
~Φ1.2 |
|
20X |
總放大倍率 |
12X
~110X |
16X
~140X |
4.44X
~40.7X |
5.92X
~51.8X |
6X
~55X |
8X
~70X |
8.4X
~77X |
11.2X
~98X |
18X
~165X |
24X
~210X |
24X
~220X |
32X
~280X |
|
視場直徑 |
Φ23.3
~Φ2.5 |
Φ17.5
~Φ2 |
Φ63.1
~Φ6.9 |
Φ47.3
~Φ5.4 |
Φ46.7
~Φ5.1 |
Φ35
~Φ4 |
Φ33.3
~Φ3.6 |
Φ25
~Φ2.9 |
Φ15.6
~Φ1.7 |
Φ11.7
~Φ1.3 |
Φ11.7
~Φ1.3 |
Φ8.75
~Φ1 |
|
30X |
總放大倍率 |
18X
~165X |
24X
~210X |
6.66X
~61.1X |
8.88X
~77.7X |
9X
~82.5X |
12X
~105X |
12.6X
~115.5X |
16.8X
~147X |
27X
~247.5X |
36X
~315X |
36X
~330X |
48X
~420X |
|
視場直徑 |
Φ15
~Φ1.6 |
Φ11.25
~Φ1.3 |
Φ40.5
~Φ4.4 |
Φ30.4
~Φ3.5 |
Φ30
~Φ3.3 |
Φ22.5
~Φ2.6 |
Φ21.4
~Φ2.3 |
Φ16.1
~Φ1.8 |
Φ10
~Φ1.1 |
Φ7.5
~Φ0.9 |
Φ7.5
~Φ0.8 |
Φ5.625
~Φ0.6 |
|
工作距離 |
108 |
275 |
195 |
145 |
50 |
35 | 說明：使用0.37X、0.5X大物鏡時，需使用加長圓立柱（使用0.37X時圓立柱至少加長至350mm）

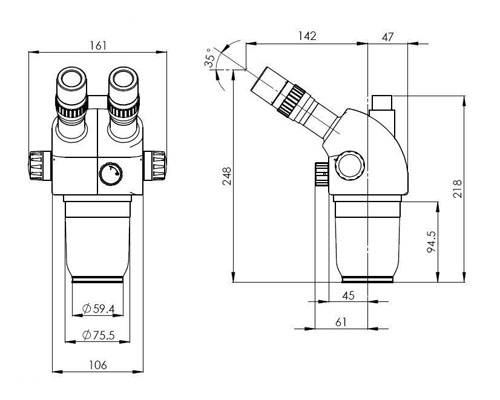

尺寸圖：
 |
| MZS0655/MZS0870主機 外形尺寸 |
|
 |
| MZS0655T/MZS0870T主機 外形尺寸 |
|
 |
| MZS0655/MZS0870(+SD1) 外形尺寸 |
|
 |
| MZS0655T/MZS0870T(+SD1) 外形尺寸 | | | | |
|
|
| 可選底座及支架： |
|
|
|
|
|
更多 萬能支架 |
更多 底座組 |
更多 升降組 |
| | | |
