SZ系列連續變倍體視顯微鏡
提供優質光學系統和耐用可靠的操作機構。齊全的附件，多樣化的組合配置。滿足現代生物、醫學、科研、現代電子工業在線檢測和其它科技工業領域等高精度方面的要求。
性能特點
|
★ |
鍍有特殊膜層的優質光學部件，鑄就了高品質的光學圖像 |
|
★ |
在大視場中形成平坦像面和良好對比度的正像，尤其在外圍視場中像質更加明亮清晰 |
|
★ |
采用連續變倍物鏡0.67X～4.5X（6.7：1），標準放大倍率6.7X～45X。選配輔助物鏡，放大倍率2X～225X |
|
★ |
有效標準工作距離達到100mm，選配輔助物鏡，工作距離將擴展至26 mm～287mm，為使用創造足夠的空間 |
|
★ |
觀察頭45°或60°傾斜，雙筒視度可調，保證不同視力的使用者都可以獲得清晰滿意的圖像 |
|
★ |
符合人機工程學的結構設計，Zui佳眼點高度，長時間使用不感疲勞 |
|
★ |
變倍手輪水平（軸向）雙邊設置，操作方便舒適，變倍重復精度高 |
|
★ |
具備多種附件，拓展應用領域 |
SZ系列連續變倍體視顯微鏡技術參數表
| 放大倍數 | 標準配置：6.7X～45X 選配目鏡及輔助物鏡，放大倍率擴展至2X～225X，連續變倍 | |
| 物鏡 | 標準配置：0.67X～4.5X連續變倍物鏡 變倍比6.7：1 確保像面齊焦性 | |
| 觀察頭 | 45°或60°傾斜，360°旋轉，瞳距54~76mm，雙邊視度調節（±5），雙目或三目，分光比20%/80% | |
| 目鏡 | 標準配置： 10X/22mm，寬視野，廣角，高眼點，為佩帶眼鏡的觀察者提供方便 | |
| 可選目鏡 | 10X/22mm （帶測微尺） 15X/16mm 20X/12mm 25X/9mm | |
| 工作距離 | 標準配置：100mm（有效距離） 選配輔助物鏡可擴展至26mm-287mm | |
| 輔助物鏡 | 可選：0.3X/287mm、0.4X/217mm、0.5X/177mm、0.75X/117mm、1.5X/47mm、2X/26mm | |
| 調焦機構 | 調焦手輪松緊可調，升降范圍50mm | |
| 上光源 | 斜照明鹵素?zé)?12V/15W |
上/下光源均可獨立開關 |
| 超高亮度LED斜照明 | ||
| 下光源 | 透射照明鹵素?zé)?12V/15W | |
| 透射照明熒光燈230V/7W | ||
| 超高亮度LED透射照明 | ||
| 攝影攝像接口 | 配合專用接口，可接普通照相機，數碼照相機，模擬CCD、數字CCD | |
SZ系列連續變倍體視顯微鏡光學參數表
| 物鏡 | 0.3X | 0.4X | 0.5X | 0.75X | 1X | 1.5X | 2.0X | |
| 工作距離 (mm) | 287m | 217mm | 177mm | 117mm | 100mm | 47mm | 26mm | |
| 10X | 總放大率. | 2.0x-13.5x | 2.7x-18.0x | 3.4x-22.5x | 5.0x-33.8x | 6.7x-45.0x | 10.1x-67.5x | 13.4x-90.0x |
| 物方視場 | 109.5-16.3 | 82.1-12.2 | 65.7-9.8 | 43.8-6.5 | 32.8-4.9 | 21.9-3.3 | 16.4-2.4 | |
| 15X | 總放大率. | 3.0x-20.3x | 4.0x-27.0x | 5.0x-33.8x | 7.5x-50.6x | 10.1x-67.5x | 15.1x-101.3x | 20.1x-135x |
| 物方視場 | 79.6-11.9 | 59.7-8.9 | 47.8-7.1 | 31.8-4.7 | 23.9-3.6 | 15.9-2.4 | 11.9-1.8 | |
| 20X | 總放大率 | 4.0x-27.0x | 5.4x-36.0x | 6.7x-45.0x | 10.1x-67.5x | 13.4x-90.0x | 20.1x-135.0x | 26.8x-180x |
| 物方視場 | 59.7-8.9 | 44.8-6.7 | 35.8-5.3 | 23.9-3.6 | 17.9-2.7 | 11.9-1.8 | 9-1.3 | |
| 25X | 總放大率. | 5.0x-33.8x | 6.7x-45.0x | 8.4x-56.3x | 12.6x-84.4x | 16.8-112.5x | 25.1x-168.8x | 33.5x-225x |
| 物方視場 | 44.8-6.7 | 33.6-5.0 | 26.9-4.0 | 17.9-2.7 | 13.4-2.0 | 9.0-1.3 | 6.7-1.0 | |
●目鏡：均為高眼點廣角目鏡 工作距離：均為有效工作距離
| 底座及臺架 | |||
 |
 |
 | |
| 固定式鋼珠導軌調焦機構。 調焦機構的松緊可通過兩調焦手輪自由調節 調焦范圍114mm，可與SZB1配合使用 底座配有壓片和φ100mm黑白臺板 立臂：高187mm 調焦鏡架：行程117mm ，鏡體孔徑￠76mm 底座：230 mm X180 mm X26mm |
與SZ-ST1配合使用 內置聚光鏡和可調節的反光鏡 帶有SZ-L1反射照明器安裝圓孔 底座：230 mm X180 mm X26mm |
與SZA1調焦鏡架配合使用 底座配有壓片和φ100mm黑白臺板 立柱：高 248mm，直徑φ32mm 底座： 260mmX320mmX12mm |
與SZA1調焦鏡架配合使用 帶有亮度可調的透射光源 底座配有壓片、φ100mm玻璃臺板和黑白臺板 下光源：12V/15W鹵素?zé)?，亮度獨立可調 立柱：高248mm，直徑φ32mm 底座：240mmX240mmX73mm |
 |
 |
 |
|
| 與ST70SA1配合使用 內置式自適應寬電壓設計，110V-240V 上下超高亮度LED光源 照明均勻，可獨立開關，亮度獨立調節 低壓安全，功耗小，發熱量小，壽命長 新型臺架，人機工程學設計，穩定性更好 立柱：高280mm，直徑φ32mm 大扇型底座：303mmX290mmX47mm |
擴大操作范圍，可任意方向和任意角度觀察物體 可與所有標準調焦鏡架相配 垂直立柱：高380mm，直徑φ 32mm 調焦立柱：高 104mm，直徑φ 32mm 水平移動：235mm 底座：230mmX230mmX40mm |
采用雙臂結構，觀看物體時圖像的穩定性更好 可與所有標準調焦鏡架相配 垂直立柱：高380mm，直徑φ32mm 調焦立柱：高 140mm，直徑φ32mm 水平移動：235mm 底座：210mmX260mmX20mm |
|
| 輔助物鏡 | 暗場聚光鏡和寶石夾 | ||
 |
可擴大顯微鏡放大范圍 從標準倍率6.7X～45X擴大到2X～225X 有0.3X、0.4X、0.5X、0.75X、1.5X、2X六種規格可選 |
 |
與SZST3 、BL1、BL3底座組配合使用 可觀察珠寶和寶石 |
| 調焦鏡架 | ||
 |
 |
 |
| 平面鏡架，導軌式齒條調焦機構 調焦行程：50 mm、立柱孔徑：φ32mm、鏡體孔徑：φ76mm 中心距：150mm（立柱孔中心到鏡體孔中心） 與SZST2、SZST3、B5、SZSTL1、SZSTL2底座組配合使用 帶有照明器托架SZ-PD1和SZFH1的安裝圓孔 |
平面鏡架，燕尾齒條調焦機構 調焦行程：50 mm、立柱孔徑：φ24.5mm、鏡體孔徑：φ76mm |
帶有工業綁定機構的平面鏡架，鋼珠導軌式齒條調焦機構，可任意角度觀察物體 調焦行程：50 mm、鏡體孔徑：φ76mm、連接直徑：φ16mm |
| 附加照明 | 攝影/攝像裝置（與SZ系列三通觀察頭配合使用） | ||
 |
環形熒光燈 可通過專用接頭安裝在觀察頭下方 發熱少，燈光柔和自然，光色不失真，使用壽命長 小巧美觀，節約空間，安裝方便 高亮度環形熒光燈， 220V/8W |
 |
攝影附件 由攝影接筒、攝影目鏡、PK/MD卡口組成 |
 |
外置斜（側）照明 可在不使用帶電照明底座的情況下，達到電照明要求 SZL1：反射照明器，12V15W鹵素?zé)?br />SZ-T1：外接變壓器，與SZML1配合使用 SZFH1：反射照明器托架，用于安裝反射照明器 SZPD1：反射照明器連桿 |
 |
數碼相機攝影附件 由專用C接口和中繼鏡（延遲鏡）組成 |
 |
冷光源 整機體積較小，重量輕，效率高 具有穩壓輸出特性，使鹵素?zé)艄ぷ鞣€(wěn)定，壽命增長 150W、色溫3200K, 內置紅外線濾鏡、照明區無熱作用 |
 |
模擬CCD攝像附件 連接專用C接口，將觀察圖像以（VIDEO）視頻方式輸出到電視機或監視器，也可配置外接USB方式的模/數轉換器，將觀察圖像以數字視頻信號方式輸出到計算機 連接專用C接口，配合視頻捕捉卡使用，將觀察圖像以數字視頻信號方式輸出到計算機或投影機 |
 |
LED光源 功耗小，發熱量低，使用壽命長 體積小，光亮度連續可調 無頻閃，亮度調節時色溫?zé)o變化 采用寬電壓設計，克服了其它光源對電源電壓要求高的缺陷 |
 |
數碼CCD攝像附件 連接專用C接口，直接將觀察圖像以數字視頻信號方式輸出到計算機或投影機 |

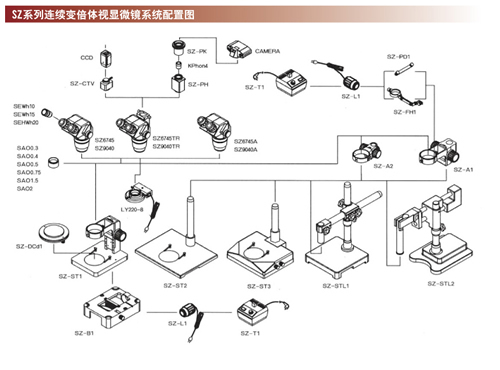

SZ45連續變倍體視顯微鏡配置
| 配 置 | 整機型號 | 貨 號 | ||||
| 部 件 | 規 格 | SZ45-ST1 | SZ45-ST2 | SZ45 | SZ45-STL2 | |
| 高眼點 廣角目鏡 |
WF10X22mm | ●● | ●● | ●● | ●● | SZEWh10X22 |
| WF10X22mm 帶測微尺 | ○ | ○ | ○ | ○ | SZEWh10X22 | |
| WF15X16mm | ○○ | ○○ | ○○ | ○○ | SZEWh15X16 | |
| WF20X12mm | ○○ | ○○ | ○○ | ○○ | SZHEWh20X10 | |
| WF25X9mm | ○○ | ○○ | ○○ | ○○ | SZEHWh25X9 | |
| 眼 罩 | ●● | ●● | ●● | ●● | SZCAP | |
| 雙目觀察頭 | SZ6745 45°傾斜 | ● | ● | ● | ● | SZ6745 |
| SZ9040 45°傾斜 | / | / | ○ | / | SZ9040 | |
| SZ6745 60°傾斜 | / | / | ○ | / | SZ6745A | |
| SZ9040 60°傾斜 | / | / | ○ | / | SZ9040A | |
| 三通觀察頭 | SZ6745TR 45°傾斜 | / | / | ○ | / | SZM7045TR |
| SZ9040TR 45°傾斜 | / | / | ○ | / | SZ9040TR | |
| SZ6745TR 60°傾斜 | / | / | ○ | / | SZ6745ATR | |
| SZ9040TR 60°傾斜 | / | / | ○ | / | SZ9040ATR | |
| 輔助物鏡 | 0.3X/287mm、0.4X/217mm、0.5X/177 mm | ○ | ○ | ○ | ○ | SZMAO0.5/1.5/2 |
| 0.75X/117mm、1.5X/47mm、2X/26mm | ○ | ○ | ○ | ○ | SAO0.75/1.5/2 | |
| 標準調焦鏡架 | SZMA1 | / | / | ○ | / | SZMA1 |
| SZA1 | ○ | ● | ● | ● | SZA1 | |
| ST70A1 | / | / | ○ | / | ST70A1 | |
| 綁定調焦鏡架 | SZA2、 SZA3（工業用） | / | / | / | ○ | SZA2/ SZA3 |
| 底 座 | SZST1（自帶調焦鏡架） | ● | / | ○ | / | SZST1 |
| SZST2（與SZA1相配） | / | ● | ○ | / | SZST2 | |
| SZMST1（與SZMA1相配） | / | / | ○ | / | SZMST1 | |
| B4（與ST70A1相配） | / | / | ○ | / | B4 | |
| B5（可與所有標準調焦鏡架相配） | / | / | ○ | / | B5 | |
| B6（自帶調焦鏡架） | / | / | ○ | / | B6 | |
| SZST3（與SZA1相配） | / | / | ● | / | SZST3 | |
| SZMST2（與 SZMA1相配） | / | / | ○ | / | SZMST2 | |
| SZMST3（與 SZMA1相配） | / | / | ○ | / | SZMST3 | |
| BL1（自帶調焦鏡架） | / | / | ○ | / | BL1 | |
| BL3（與ST70A1相配） | / | / | ○ | / | BL3 | |
| SZSTL1（可與所有標準調焦鏡架相配） | / | / | ○ | / | SZSTL1 | |
| SZSTL2（可與所有標準調焦鏡架相配） | / | / | ○ | / | SZSTL2 | |
| SZ-B1透射照明底座（與SZST1相配） | / | / | ○ | / | SZB1 | |
| 變壓器 | SZ-T1 | ○ | ○ | ○ | ○ | SZT1 |
| 反射照明器 | SZMLI（12V/15W）（與 SZMA1相配） | ○ | ○ | ○ | ○ | SZML1 |
| SZL1（12V/15W）（與SZA1相配） | ○ | ○ | ● | ○ | SZL1 | |
| ST70L1（LED）（與ST70A1相配） | ○ | ○ | ○ | ○ | ST70L1 | |
| 照明器托架 | SZFH1/ SZPD1 | ○ | ○ | ○ | ○ | SZFH1/ SZPD1 |
| 攝影裝置 | SZPH（攝影接筒、4X攝影目鏡、PK或C 卡口） | / | / | ○ | / | SZMPH |
| 數碼攝影附件 | C接口及中繼鏡 | / | / | ○ | / | SZMDM |
| 攝像專用附件 | 1/2C型接口、可調焦 | / | / | ○ | / | SZMCTV(1/2) |
| 1/3C型接口、可調焦 | / | / | ○ | / | SZMCTV(1/3) | |
| 暗場聚光鏡 | SZDCd1 | / | ○ | ○ | / | SZDCd1 |
| 寶石夾 | S/ST-GC | / | ○ | ○ | / | S/STGC |
| 防塵鏡 | SZDCL（與SZ45和SZ45N相配） | ○ | ○ | ○ | ○ | SZDCL |
| 旋轉工作臺 | SZMSGR | ○ | ○ | ○ | / | SZMSGR |
| 精密測量平臺 | SZMSGM1（0~25mm/150X150mm） | ○ | ○ | ○ | / | SZMSGM1 |
| 環型熒光燈 | 220V/8W（單管、含接圈） | ○ | ○ | ○ | ○ | LY220-8 |
| 環型LED光源 | 36顆/40顆/54顆 | ○ | ○ | ○ | ○ | LLED36/40/54 |
| 冷光源 | 環型光管 | ○ | ○ | ○ | ○ | RLP |
| 雙光管 | ○ | ○ | ○ | ○ | DLP | |
| 單光管 | ○ | ○ | ○ | ○ | SLP | |
"●"為標準配置，"○"為選購配件
 |
